подложка под теплый пол

После того как вы купили теплый пол и купили под него напольное покрытие, требующее подложку, перед вами возникает задача найти максимально энергоэффективный материал, чтобы получить максимальный комфорт от использования этого вида отопления.

Содержание:

Выбор подложки под теплый пол

На правильный выбор подложки под теплый пол влияет несколько ключевых факторов, взаимосвязанных между собой. Подложка должна быть совместима с выбранным напольным покрытием, и подложка должна быть эффективной в паре с работой с выбранной системой отопления - водяной, электрической или инфракрасной.

Подложка под водяной теплый пол

Подложка под водной теплый пол не имеет каких-то специальных особенностей и отличий. Может быть сделана из любого материала. Есть только 4 критерия, которым она должна соответствовать:

  1. иметь низкое термическое сопротивление;
  2. иметь совместимую с напольным покрытием толщину;
  3. иметь протокол испытаний на безопасность и нулевую эмиссию вредных веществ;
  4. иметь пароизоляционный защитный слой.

Подложка под инфракрасный теплый пол

Подложка под инфракрасный теплый пол обязательно должна иметь отражающий слой из полимерного материала, который не проводит электричество. Во всем остальном, критерии ее выбора остаются те ми же, что и для подложки под водяной теплый пол.

Подложка под электрические теплые полы

Точно также, как и у подложки под водяной и инфракрасный теплый пол, у этого продукта все те же 4 ключевые характеристики. Мы осознанно исключили параметр звукоизоляции, так как теплые полы чаще всего делают на первых этажах загородных домов, и звукоизоляция теряет свою актуальность. Узнайте подробнее про то, как подбирать правильную подложку под теплые полы далее в нашей статье.

Определяем толщину подложки совместимую с напольным покрытием

толщина подложки

Начинать выбор подложки под теплый пол следует с параметров толщины. Толщина подложки напрямую влияет на эксплуатацию напольного покрытия, и этот факто учитывать обязательно. Если ваше напольное покрытие имеет толщину от 3.5 до 5 мм, то толщина подложки должна быть не более 1,5 мм. От 5 до 10 мм, то подложка должна быть 2 мм. От 10 до 15 мм, то подложка должна иметь толщину 3 мм. Определившись с толщиной, переходим к типу теплого пола.

Теплый пол и фольгирование подложки

Многие считают, что подложка под теплый пол должна быть фольгированной. Это частично ошибочное мнение. Существует три вида теплого пола: водяной, электрический и инфракрасный. Подложка должна иметь фольгированный слой только для инфракрасного теплого пола. Для электрического и водяного теплого пола фольгированная подложка абсолютно бессмысленна.

Если у вас инфракрасный пленочный теплый пол, то после того как вы определились с толщиной подложки, вы должны найти подложку с полимерным (его часто называют лавсановым), а не алюминиевым фольгированным слоем. Алюминиевая фольга проводит ток и может быть опасна. Лавсановая (полимерная) фольга уже безопасна.

Виды подложек под теплый пол

Подложки можно условно поделить на три вида:

  1. Органические. Пример: пробковые или хвойные.
  2. Вспененные. Пример: полиэтилен или пенополистирол.
  3. Эластомерные. Пример: Floor Fort (этилен винил ацетат).

Так как все эти материалы бывают в разных толщинах и в разных видах плотности, могут быть фольгированными и не быть, рассмотрим плюсы и минусы этих типов подложек под теплый пол в категории «плюсы и минусы».

Вид подложки

Плюсы использования под теплый пол

Минусы использования под теплый пол

Органические (пробка, хвоя)

Экологически чистые

Материал рассыхается при воздействии теплого пола, требуют пароизоляционного слоя

Вспененные

Низкая цена

Быстро усаживаются из-за окисления газа и создают нагрузку на замковое соединение напольных покрытий. Экобезопасность неизвестна. Требуют пароизоляционного слоя.

Эластомерные

Экологически чистые. Имеют низкий коэффициент термического сопротивления при высокой плотности. Имеют встроенную пароизоляцию.

Высокая стоимость.

Энергоэффективный пирог теплого пола и напольного покрытия

После того, как вы определились с толщиной и фольгированием подложки, следует узнать про правила энергоэффективности пирога теплого пола и напольного покрытия.

Стоит заметить, что абсолютно все подложки подходят под теплый пол, так как практически не имеют противопоказаний к нагреву до + 40 С - 50 С. Это обстоятельство позволяет производителям предоставлять на упаковках информацию, что производимая ими подложка подходит для теплого пола. Но насколько это совместимо с уже смонтированным у вас теплым полом расскажем далее.

Абсолютным большинством производителей теплого пола признано следующее:

Для городов с умеренно-холодными зимами энергоэффективный баланс отопительной системы и напольного покрытия достигается тогда, когда суммарный коэффициент термического сопротивления напольного покрытия и подложки не превышает R 0.15 м2*К/Вт. (Коэффициент термического сопротивления обозначается буквой R.)

Для городов с холодными зимами (Сибирь, Дальний Восток) энергоэффективный баланс отопительной системы и напольного покрытия достигается тогда, когда суммарный коэффициент термического сопротивления напольного покрытия и подложки не превышает R 0.10 м2*К/Вт.

Для того, чтобы рассчитать данные показатели, вам необходимо знать не только R подложки, но и R напольного покрытия. Если производитель вашего напольного покрытия или подложки, не может предоставить вам данный параметр, то вам следует запросить параметр теплопроводности материала (λ) и рассчитать R самостоятельно по формуле: R = 0.001 умножаем на толщину подложки и делим на коэффициент теплопроводности базового материала (R = 0.001*d/λ), где d (в миллиметрах) – толщина. Например, рассчитаем коэффициент термического сопротивления пенополистирольной 3 мм подложки: R-0.001*3/0,035=0,085 м2·К/Вт.

Тип подложки

Коэффициент термического сопротивления

Пробковая подложка 3 мм

0,075

Подложка из вспененного пенополистирола 3 мм

0,085

Подложка Floor Fort 1,5 мм

0,051

Подложка Floor Fort 2 мм

0,069

Хвойная подложка 3 мм

0,09

Подложка из вспененного полиэтилена 2 мм

0,075

Важно: чем выше R подложки, тем ниже должен быть R напольного покрытия для достижения максимальной энергоэффективности работы теплого пола. R также зависит от плотности подложки. Чем выше плотность, тем ниже R. Стремитесь выбирать подложку высокой, а не низкой плотности. Она дополнительно обеспечит более качественную звукоизоляцию и защиту замкового соединения выбранного напольного покрытия.

Для примера приведем вам сводную таблицу коэффициента термического сопротивления R большинства известных напольных покрытий.

Тип напольного покрытия

Коэффициент термического сопротивления

Инженерный доска 14 мм (верхний слой дуб 4 мм, нижний слой фанера 10 мм)

0,10

Ламинат 12 мм

0,12

Линолеум 4 мм

0,04

Кварцвинил 4 мм (ПВХ полы)

0.03

SPC ламинат 4,5 мм

0,08

MSPC ламинат 8 мм

0,036

Как видно из предложенных сверху таблиц, далеко не каждая подложка идеально подходит под энергоэффективный теплый пол и обеспечит быстрое прогревание.

Наиболее эффективными будут следующие пары (в качестве примера взята подложка с наиболее низким R (Floor Fort):

Напольное покрытие R

Подложка R

Итого R «пирога»

SPC ламинат (0,08) 4,5 мм

Floor Fort 1,5 мм (0.051)

0.131 (только для центральных регионов страны с умеренно холодным климатом)

MSPC ламинат (0,036) 8 мм

Floor Fort 2 мм (0.06)

0,096 (и для центральных регионов страны, и для городов с холодным климатом)

Кварцвинил (ПВХ полы) 4 мм (0,03)

Floor Fort 1,5 мм (0.051)

0,08 (и для центральных регионов страны, и для городов с холодным климатом)

Просто при низкоэффективном пироге будет сложнее прогреть дом. Это займет больше времени. Или, что чаще бывает, чтобы быстрее прогреть дом, нужно будет перегревать полы, что приводит к деформации самого напольного покрытия и к выделению большего количества вредных веществ. Этих случаев в практике очень большое количество. Производители напольных покрытий, в этом случае, снимают полы с гарантии и отказывают в гарантийных обязательствах из-за нарушения правил эксплуатации.

Подложка под SPC ламиинат

Именно по этой причине, многие мастера по отоплению и рекомендуют использовать в качестве напольного покрытия под теплый пол высокотемпературные материалы, такие как керамическую плитку или MSPC ламинат, которые выдерживают перегрев до + 70 С без деформации и без выделения вредных токсичных веществ.

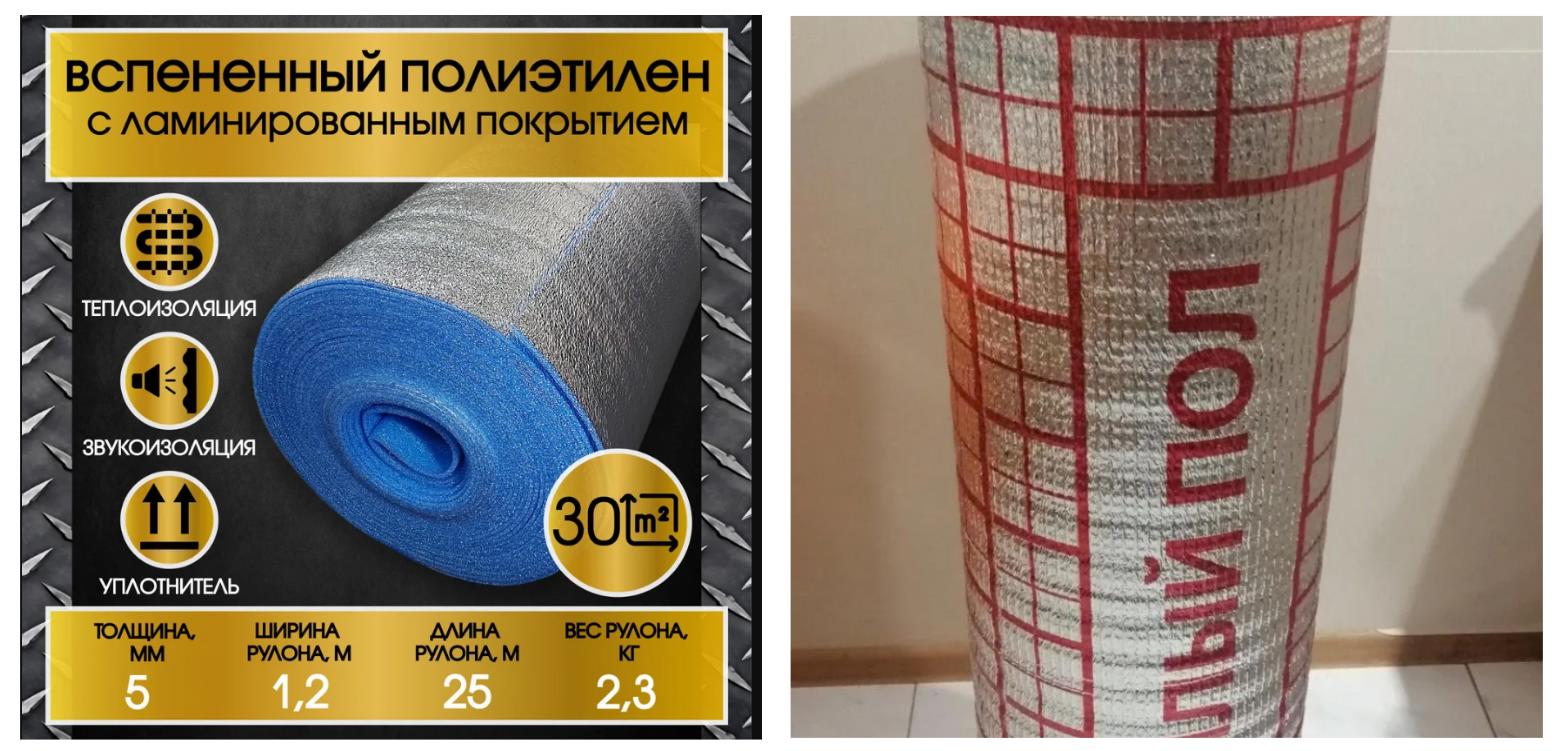

Классический пример неправильной подложки под теплый пол для неосведомленного покупателя

пример неправильной подложки

На фото сверху вы видите часто приобретаемую подложку под теплый пол из вспененного полиэтилена с алюминиевым фольгированным слоем. Внешне этот материал имеет все признаки: надпись, фольгированный слой, разметку для резки. Однако,

  1. Как было отмечено выше, фольгировании подложки под теплый пол имеет место только для инфракрасного теплого пола, но не алюминием, а лавсаном. Здесь мы видим использование алюминиевой фольги.
  2. Ни под одно из известных напольных покрытий данная подложка не подходит по толщине. Ее толщина – 5 мм. Максимальная толщина под напольные покрытия составляет 3 мм. 5 мм приводят к слому замков.
  3. Подложка имеет низкую плотность, порядка 25 кг/м3. Об этом говорит ее вес. 30 м2 весит всего 2,3 кг. Чем больше воздуха в материале, тем выше коэффициент термического сопротивления.
  4. Этикетка производителя не дает никаких данных о теплопроводности и о термическом сопротивлении материала. Акцент делается только на надписи «Теплый пол», что может ввести покупателя в заблуждение.

Данный материал мы бы порекомендовали не в качестве подложки под теплый пол, а в качестве утеплителя. Но только для стен, но никак не для стяжки пола, так как нет обходимой толщины и высокого R.

Часто задаваемые вопросы

Видели подложку под теплый пол с очень низким термическим сопротивление 0,01. Она, получается, лучшая?

Это действительно очень низкий показатель. И, да, для теплого пола такая подложка подходит практически идеально. Проверьте, чтобы она подходила и под выбранное вами напольное покрытие по толщине.

Можно ли класть 1,5 мм пенополистирольную подложку под теплый пол?

Можно. Как мы и говорили, можно использовать абсолютно любой материал. Вопрос под что и с какой целью. Ее коэффициент термического сопротивления очень легко рассчитать. Он равен 0,044.

Можно ли использовать хвойную подложку под теплый пол?

Хвойную подложку можно стелить под теплый пол. Ее использование не приведет к большему перерасходу энергии. Расход энергии при заданной температуре будет тот же.
